Verte mi, som inžinier !

Príspevok od užívateľa Duke_Dragon » Streda, 10. Októbra 2018, 15:02

Včera som pri prechádzke dennou Bratislavou objavil jednu z veci ktorá by sa krásne vynímala v kompiláciách na YouTube znamych ako "trust me, i'm engineer" a tak ju sem hneď pridám. Samozrejme sa nemusíte hanbiť pridať vlastne alebo susedove spatlaniny. Ostatne podla českého porekadla "Můžeš být blbej, ale musíš si umět poradit"
Prílohy

SilverFox•NSK
vintagehifi.sk inventár
Príspevky: 2335
Dátum registrácie: Piatok, 14. Septembra 2018, 18:29

Re: Verte mi, som inžinier !

Príspevok od užívateľa SilverFox•NSK » Pondelok, 15. Októbra 2018, 23:32

Dlouho (od založení tématu) jsem přemýšlel, jestli to na sebe prásknout, co su za mošnu.. Toho brajglu okolo si prosím nevšímejte..

Jde o tohle. Nejen že někoho chytrého napadlo vynalézt pětikolík (5DIN) i ve tvaru pětky na hrací kostce a díky tomu se musí s výsledným kabelem i 4x pootočit, protože ne vždy se dá poznat jaká pozice je ta pravá. Ale větším průserem je fakt, že sehnat tuto redukci se ne vždy podaří, tak jsem musel solidně improvizovat. No nemusím říkat, že mi to trvalo nějakou hoďku přijít na to, kde je shodný kontakt na klasickém i tomto hracím pětikolíku. Prvně se mi podařilo prohodit polaritu (levý kanál hrál na pravém a opačně), tak jsem musel drátky přehodit.
Aby případně nedošlo k náhodnému kontaktu, tak jsem je ještě fórově olepil izolačkou..

Není to zrovna nic moc k chlubení a vypadá to asi otřesně, ale fungovalo to bez potíží.

Fungovalo proto, že se mi pak podařilo sehnat redukci a už jsem ji konečně mohl nahradit.
CIMG9746 – kopie.JPG
CIMG9746 – kopie.JPG (97.16 KiB) 15709 zobrazení
CIMG9753 – kopie.JPG
CIMG9753 – kopie.JPG (64.66 KiB) 15709 zobrazení

Užívateľov profilový obrázok
Kazetowich
vintagehifi.sk inventár
Príspevky: 7266
Dátum registrácie: Streda, 12. Septembra 2018, 16:18
Bydlisko: polia, lúky a háje SR
Kontaktovať užívateľa:

Re: Verte mi, som inžinier !

Príspevok od užívateľa Kazetowich » Utorok, 16. Októbra 2018, 07:21

Skvelé je aj riešenie OLD PIONEER SPEAKER PLUG
- snaha byť originálnym nie vždy vyjde správnym smerom
- potom je človek nútený k domácej tvorivosti, ktorá dopadne občas úsmevne - pridám foto ak nájdem
Prílohy
OLD PIONEER SPEAKER PLUG
OLD PIONEER SPEAKER PLUG
Sansui 331 klub czechoslovakia, old Pioneer receivers

Užívateľov profilový obrázok
Duke_Dragon
stará páka
Príspevky: 417
Dátum registrácie: Piatok, 14. Septembra 2018, 19:42
Bydlisko: Bratislava
Kontaktovať užívateľa:

Re: Verte mi, som inžinier !

Príspevok od užívateľa Duke_Dragon » Štvrtok, 18. Októbra 2018, 21:37

Dnes len jedna mala popisna chybka:
Prílohy

Užívateľov profilový obrázok
EZ647
čestný člen - zakladateľ
Príspevky: 5133
Dátum registrácie: Streda, 12. Septembra 2018, 11:26
Kontaktovať užívateľa:

Re: Verte mi, som inžinier !

Príspevok od užívateľa EZ647 » Štvrtok, 18. Októbra 2018, 21:46

Upozorňujem že to je chyták a že je to správne. :P
Prílohy

SilverFox•NSK
vintagehifi.sk inventár
Príspevky: 2335
Dátum registrácie: Piatok, 14. Septembra 2018, 18:29

Re: Verte mi, som inžinier !

Príspevok od užívateľa SilverFox•NSK » Štvrtok, 18. Októbra 2018, 21:56

To je celkem povedený. Mě to spíš přišlo jako matematický úkol - šestnáct na osmnáctou :-D.
Ale to jsem odbočil.

Užívateľov profilový obrázok
orhore
vintagehifi.sk inventár
Príspevky: 1498
Dátum registrácie: Streda, 12. Septembra 2018, 21:01

Re: Verte mi, som inžinier !

Príspevok od užívateľa orhore » Piatok, 19. Októbra 2018, 00:01

SilverFox•NSK napísal:
Pondelok, 15. Októbra 2018, 23:32
Jde o tohle. Nejen že někoho chytrého napadlo vynalézt pětikolík (5DIN) i ve tvaru pětky na hrací kostce a díky tomu se musí s výsledným kabelem i 4x pootočit, protože ne vždy se dá poznat jaká pozice je ta pravá.

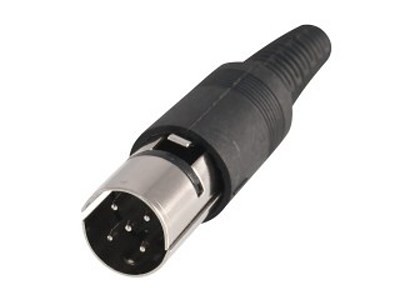

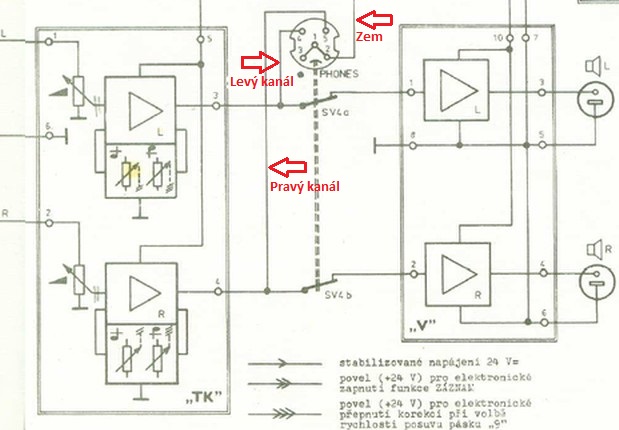

Tenhle křížový DIN konektor se kdysi používal na sluchátka. Otáčí se po 180 stupních. V jedné pozici hrála jen sluchátka, ale bedny ne, a v druhém hrály bedny i sluchátka. V Tesle B115 v jedné pozici hrály sluchátka a bedny ne, ve druhé hrály jen bedny. Stále se dá ten konektor na kabel koupit.

Obrázok

Obrázok

Zapojení by mělo být tohle:
1 - stínění
2 - zpětný přívod kanál L
3 - zpětný přívod kanál R
4 - signál kanál L
5 - signál kanál R

SilverFox•NSK
vintagehifi.sk inventár
Príspevky: 2335
Dátum registrácie: Piatok, 14. Septembra 2018, 18:29

Re: Verte mi, som inžinier !

Príspevok od užívateľa SilverFox•NSK » Piatok, 19. Októbra 2018, 00:22

Orhore: Jo aha, tak o této funkci jsem ani netušil. Já tento typ konektoru znal jen na Tesle 1039A co měl taťka a já si ji pak pořídil před lety taky. Kdysi se tato zdířka používala s redukcí pro sluchátka, tak vím, že k tomu byla určená.

Později jsem se setkával naštěstí už jen s klasickým pětikolíkem.

Tak o dostupnosti samotného konektoru vím, ale jelikož jsem neschopný něco dát dohromady, tak raději kupuji již hotový výsledek.
Dříve, to jsem byl ještě na prvním stupni jsem si pájel různě repráky a kde jakou blbinu, co mi pak přestala pájka chytat cín, tak jsem toho nechal - jo kalafuna nepomohla, klasické měděné dráty, nic, prostě se ten cín nikdy neudržel. Nevím co to bylo, do té doby jsem pájel úplně v pohodě, takže jsem věděl jak to tam přichytit, pak prd..

Užívateľov profilový obrázok
orhore
vintagehifi.sk inventár
Príspevky: 1498
Dátum registrácie: Streda, 12. Septembra 2018, 21:01

Re: Verte mi, som inžinier !

Príspevok od užívateľa orhore » Piatok, 19. Októbra 2018, 07:59

SilverFox•NSK napísal:
Piatok, 19. Októbra 2018, 00:22
Dříve, to jsem byl ještě na prvním stupni jsem si pájel různě repráky a kde jakou blbinu, co mi pak přestala pájka chytat cín, tak jsem toho nechal - jo kalafuna nepomohla, klasické měděné dráty, nic, prostě se ten cín nikdy neudržel. Nevím co to bylo, do té doby jsem pájel úplně v pohodě, takže jsem věděl jak to tam přichytit, pak prd..
Za vším hledej oxidaci. Předpokládám, že jsi používal klasickou trafopájku s pájecí smyčkou z měděného drátu. Ten po čase používání, ale i nepoužívání zoxiduje a je třeba ho přejet pilníkem, či brusným papírem.
Kalafuna (tavidlo) při pájení odplavuje oxidy a tím usnadní spojení. Pokud jsou i ty měděné dráty zoxidované, tak je tak lehce nepřipájíš, protože kalafuna už na tohle nestačí. Buď použiješ jiné lepší tavidlo, nebo mechanicky či chemicky odstraníš oxidy před vlastním pájením. Jsou tavidla, že je možné pájet i hliník, který je běžně povrchově zoxidovaný.

Užívateľov profilový obrázok
oneeeee
čestný člen
Príspevky: 2000
Dátum registrácie: Štvrtok, 13. Septembra 2018, 19:53

Re: Verte mi, som inžinier !

Príspevok od užívateľa oneeeee » Piatok, 19. Októbra 2018, 16:26

:D k letovaniu som výlučne používal acylpyrin . len si nesmieš čuchnuť , ani nosom ani ústami ,lebo ťa s toho jebne . a bol lepší ako kolofonia . staré praktiky sú super a dodnes pomáhajú.
A K A I Am 67 , 39 GX 620 , 67 , R35 , M959W CD 57 , 55 , 49 AT - 26 , 57 EA M-659 AP - M10 AJ 530 FL , 490 FL VS-G855 JVC HR-D 210EE SONY CD P-C 661 SHARP GF 4646 Panasonic S-VHS NV-FS 100 a 12 x trojpásmo .

Užívateľov profilový obrázok
orhore
vintagehifi.sk inventár
Príspevky: 1498
Dátum registrácie: Streda, 12. Septembra 2018, 21:01

Re: Verte mi, som inžinier !

Príspevok od užívateľa orhore » Piatok, 19. Októbra 2018, 16:37

To jo. Extrémně kyselý proces z acylpirinu je určitě příznivý dlouhodobě na kovové pájené části :mrgreen: . Acylpirin bych použil jen v případě nouze a jen tehdy pokud dotyčný el. obvod je součásti trhaviny, která ještě týž den se rozmetá na atomy :D

Užívateľov profilový obrázok
Duke_Dragon
stará páka
Príspevky: 417
Dátum registrácie: Piatok, 14. Septembra 2018, 19:42
Bydlisko: Bratislava
Kontaktovať užívateľa:

Re: Verte mi, som inžinier !

Príspevok od užívateľa Duke_Dragon » Piatok, 19. Októbra 2018, 18:01

Predstavte si ze mate len par minut sa ozbrojit, vsade okolo sa plizia ozivle mrtvoly a vy sa musite prebit skrz nich do bespecia... co si vezmete ? Ano presne tak... toto:
